表面波　ＳＨ波誤認実例



戻る
戻る



超音波ポストチェッカーと大型高性能探触子

表面波（ＳＨ波）を使って測定　　根入れ長は４４７ｍｍ



　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　


超音波ポストチェッカーと推奨探触子

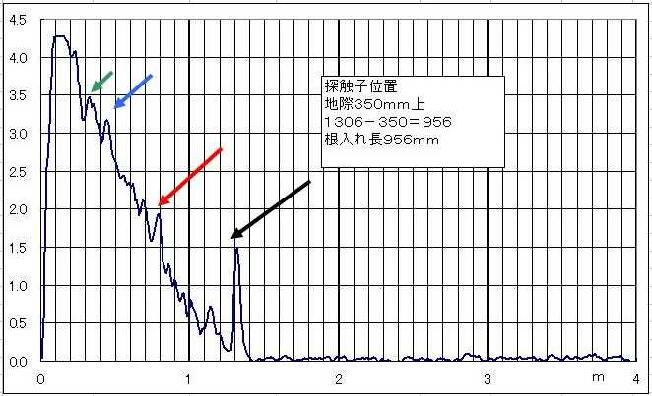

推奨方式（Ｐ波）を使って測定　　根入れ長は９５６ｍｍ




信号の比較解説




比較すると何が起こっているのか良くわかります


同じ支柱を他Ｓ社：表面（ＳＨ波）ＮＳＴ−２で計測比較







同様に支柱キズを先端信号と誤認　　　　　　　　　　　　
　



計測方式の選定を誤ると
正しい施工が不良施工と判定されてしまいます。
