1.多機能探触子1.振 動 子 : セラミック振動子 5MHz
2.スイッチ   : ON・・・測定、OFF・・・フリーズ
3.探触子外形: (L)147×(H)188×(D)45
4.探触子重さ : 約500g
5.測定方式  : 超音波パルスエコー法
6.測 定    : 自動測定/手動測定
7.測 定 長 : 0.100m〜6.000m
(ボルト頭面状態や拘束状態により計測できない場合もあります)
8.測定精度  : 1%以内(音速校正時、校正ボルト)
9.記憶容量  : 40GB
10.本体外形 : アルミケース 360×320×170
11.本体重量 : 約 4.7Kg (+アルミケース約3.1Kg)
* 多数の6m計測実績があります。
 1.多機能探触子
    超音波ゼリー・スイッチ内蔵で塗布、測定
     の操作性向上
 2.自動/手動測定機能
     自動測定は同じ長さのボルト測定で
     作業効率アップ
 3.防塵・防滴・衝撃に強いPC採用
 4.液封入型タッチパネルにより
   直射日光下でも見やすい画面
 5.内蔵バッテリー駆動で4H以上稼動
     DC、AC両用
特 徴
主な仕様

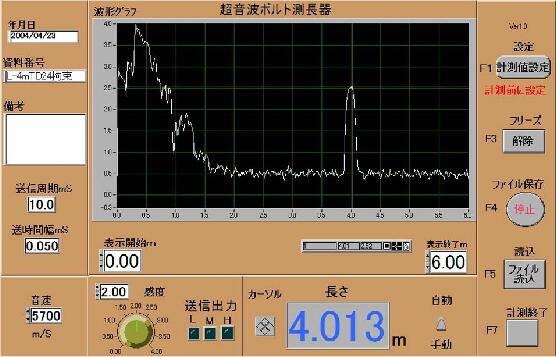

測定例画面
無拘束ボルト例      拘束アンカー例(エクセル出力)


UBM−1003カタログ


戻る
戻る




      超音波ボルト測長装置 UBM-1003U

      アンカーボルト測定からロックボルト6m長までの測定用


★ ボルト長さ測定確率抜群の専用計測器
★ 超音波機器を感じない簡単操作の計測器
★ 測定から検査報告書作成をこの一台で実現
   (Microsoft Excelはお客様お手持ちか,別途お求め下さい)
★ フィールド仕様パソコン(B5版)採用
